Các loại kẹp treo ống thép luồn dây điện

Trong hệ thống ống luồn dây điện dùng để treo trần thì bạn phải chuẩn bị cho mình những phụ kiện để treo ống. Vai trò của hệ treo ống thép luồn dây điện là để đảm bảo cho kết cấu của đường ống thép luồn dây điện được cố định tại một điểm, không bị xê dịch hay ảnh hưởng đến kết cấu của công trình.

Hệ treo ống thép luồn dây điện trong các tòa nhà, khu chung cư, khu trung tâm thương mại, các công trình công nghiệp,.. là tập hợp của hệ thống điện được lắp đặt đi nổi trên trần, trên tường, trên sàn bê tông.

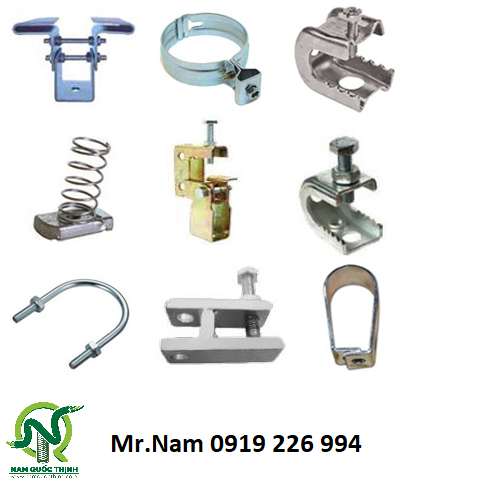

Hệ treo ống thép luồn dây điện bao gồm 4 phụ kiện chính: Thanh Unistrut; Đai treo ống và kẹp treo/kẹp xà gồ và kẹp treo SKI. Trong bài viết hôm nay, chúng ta sẽ cùng đi tìm hiểu kẹp treo ống luồn dây điện gồm những loại nào, chức năng của chúng ra sao.

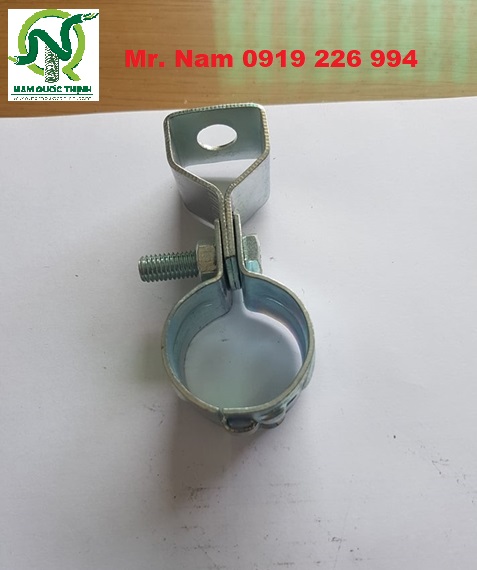

1. Đai treo ống

Đai treo ống được thiết kế theo kích thước tiêu chuẩn của đường kính ống, một đầu được gắn bulong để cố định trên giá đỡ.

Đai treo ống trong hệ treo ống thép luồn dây điện là vật dụng để cố định đường ống thép luồn dây điện tại một điểm, tránh bị xê dịch hoặc bị ảnh hưởng bởi các tác động bên ngoài.

Đai treo ống được thiết kế theo kích thước tiêu chuẩn của đường kính ống, một đầu được gắn bulong để cố định trên giá đỡ.

Đây là loại đai treo thông dụng nhất, thường được sử dụng để treo ống, lắp ống thép hoặc ống nhựa cho các hạng mục như điện, nước, phòng cháy chữa cháy, thông gió,..

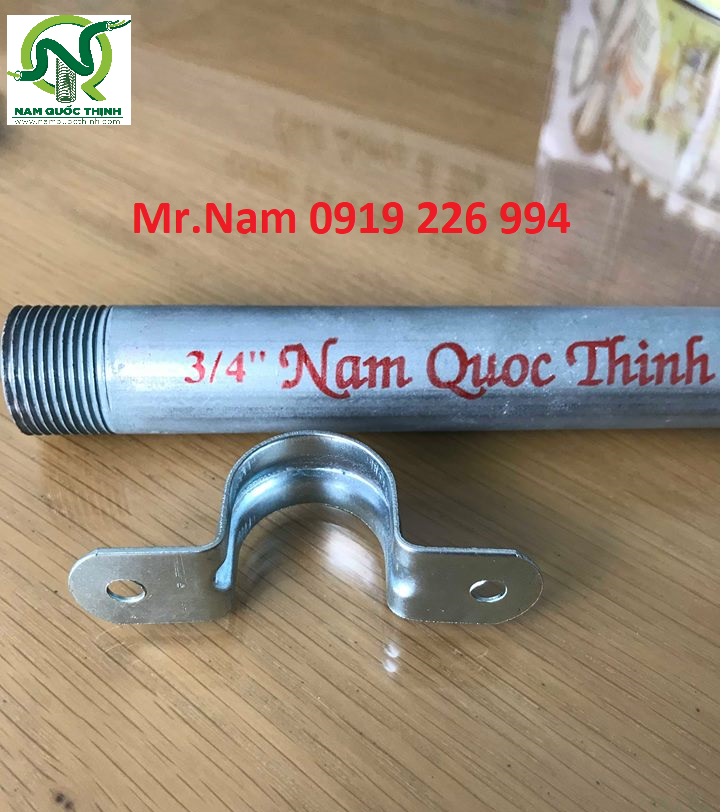

2. Kẹp giữ ống Omega

Kẹp giữ ống Omega là loại đai treo có thiết kế ôm trọn đường ống

Kẹp giữ ống Omega là loại đai treo có thiết kế ôm trọn đường ống, giúp cố định chắc chắn đường ống tại điểm định vị. Đai Omega cũng có nhiều kích cỡ phù hợp với nhiều kích cỡ ống.

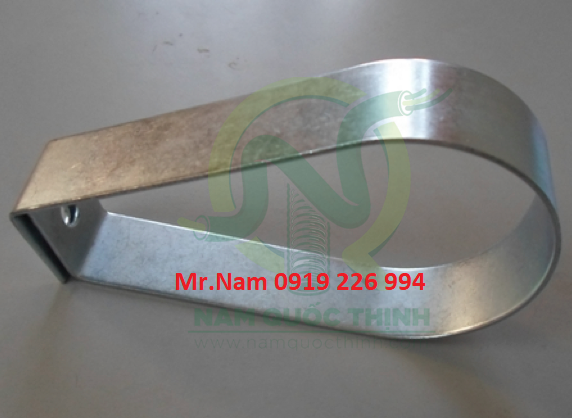

3. Kẹp ống hình trái bí

Kẹp ống hình trái bí được lằm bằng vật liệu thép

Kẹp ống hình trái bí được lằm bằng vật liệu thép

Kẹp được lắp đặt nhanh, cứng chắc, chịu tải cao.

Kết hợp với ty ren dùng để treo các loại ống PVC, ống thép… cho các hệ thống luồn dây điện, cấp thoát nước, chữa cháy…

Phù hợp cho các công trình dân dụng và công nghiệp.

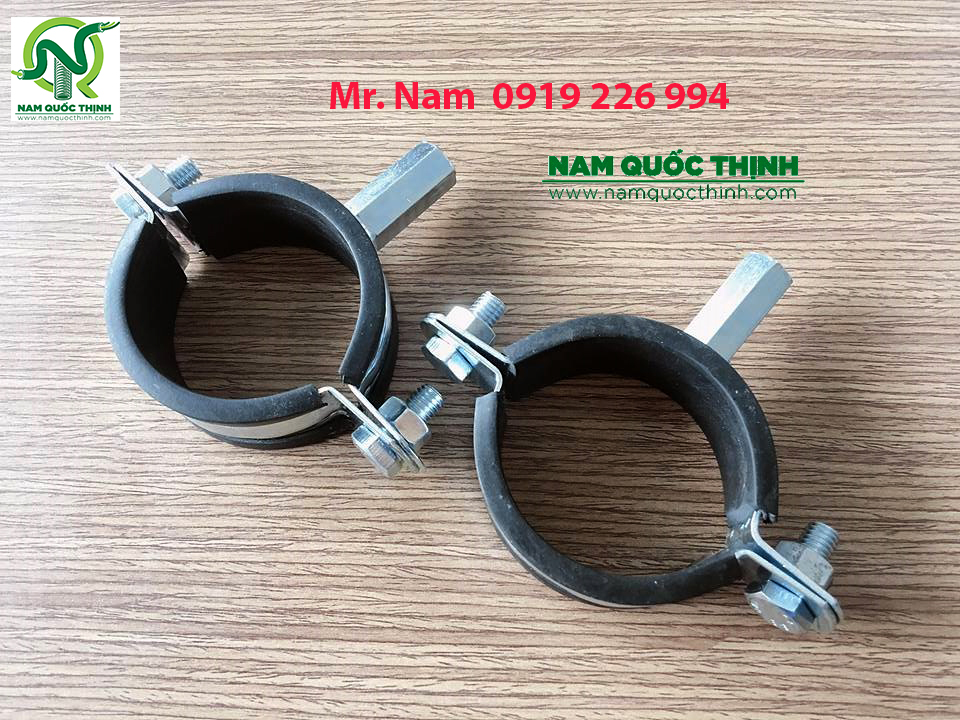

4. Kẹp treo ống có ron cao su

Kẹp treo ống có ron cao su được dùng để kẹp ống thép luồn dây điện treo trần, thích hợp sử dụng những nơi rung lắc.

Kẹp có ron cao su được sản xuất từ vật liệu hợp kim thép được đúc theo khuôn 2 bên được siết lại bằng ốc vít giúp cố định ống thép vào bên trong. Ron cao su được làm từ nhựa PVC được bám vào 2 bên mặt của kẹp giúp giảm ma sát khi treo ống cố định ống thép không bị rung lắc ổn định an toàn cho hệ thống ống luồn dây điện. Đỉnh đầu kẹp ron cao su được làm một khớp nối ren giúp kết nối với ty ren treo hệ thống ống luồn dây điện chắc chắn.

Kẹp treo ống có ron cao su được dùng để kẹp ống thép luồn dây điện treo trần, thích hợp sử dụng những nơi rung lắc.

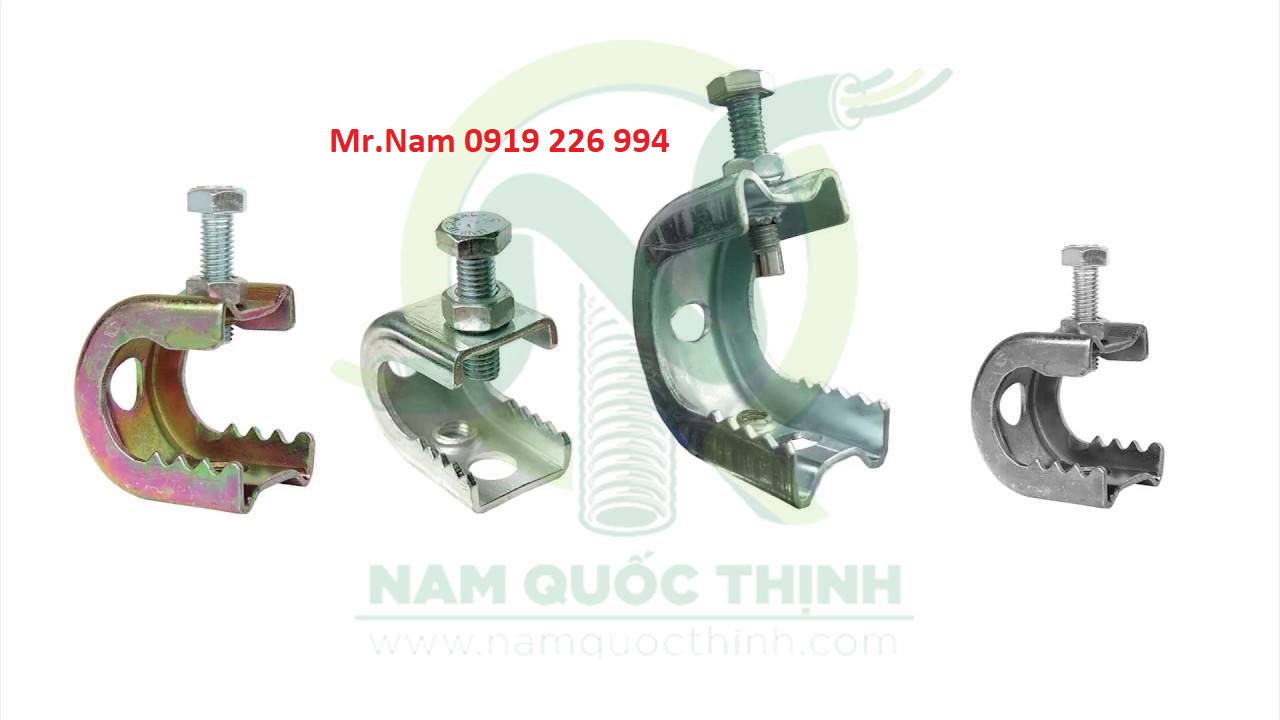

5. Kẹp xà gồ chữ C

Kẹp xà gồ chữ C có lỗ dùng để treo ty, kẹp ống thép luồn dây điện và kết nối với Thanh chống đa năng

Kẹp chữ C được làm bằng vật liệu thép mạ điện và thép nhúng nóng.

Kẹp xà gồ chữ C có lỗ dùng để treo ty, kẹp ống thép luồn dây điện và kết nối với Thanh chống đa năng, có thể treo tải nặng với khối lượng lớn Ống thép luồn dây điện. Kết nối với Ty Ren chắc chắn không bị tuột ren.

Kẹp chữ C kết hợp với Kẹp ống CR để nối Ống thép luồn dây điện và kẹp vào thanh chống đa năng.

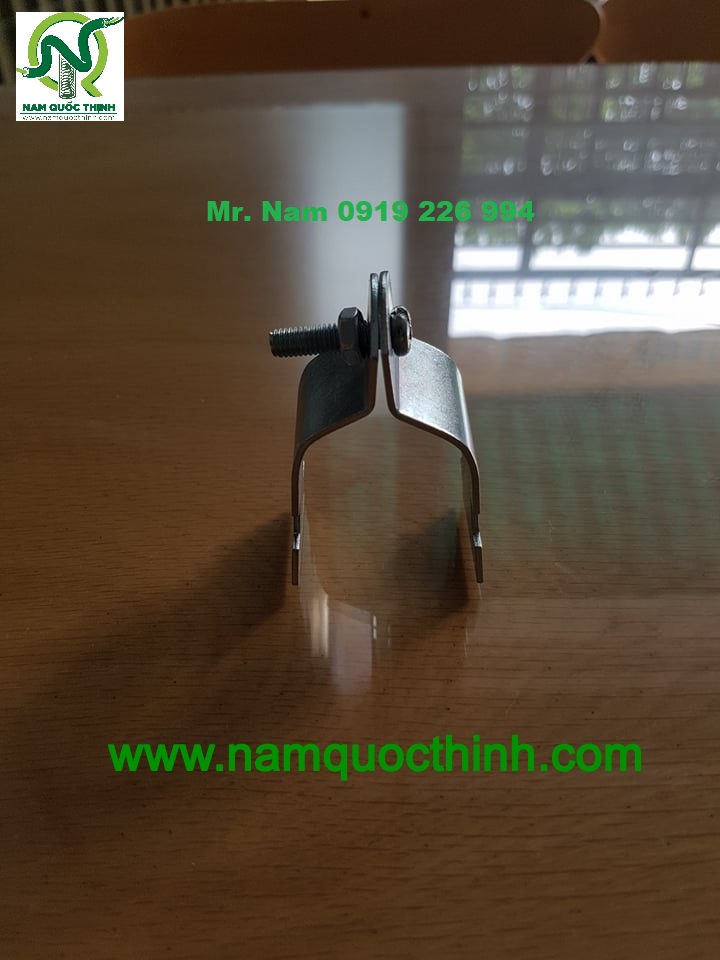

6. Kẹp treo ống Ski

Khi kết hợp kẹp treo SKI với thanh C thì có chức năng là cố định các loại ống PVC, ống thép

Đây là phụ kiện dùng để kẹp 2 bên của thanh Unistrut, khi thi công rất dễ dàng và có giá thành rẻ.

Ưu điểm của kẹp treo SKI là khi thi công không cần khoan, đục lắp đặt rất nhanh chóng, có thể dễ dàng di chuyển giúp thay đổi vị trí của ống, giữ ống chắc hơn so với các loại kẹp khác.

Khi kết hợp kẹp treo SKI với thanh C thì có chức năng là cố định các loại ống PVC, ống thép hoặc dùng cho hệ thống cấp thoát nước, hệ thống điện, điện lạnh.

Công ty Nam Quốc Thịnh với hơn 5 năm uy tín trên thị trường chuyên sản xuất và cung cấp các loại ống thép luồn dây điện và các phụ kiện cho hệ treo ống thép luồn dây điện.

Các sản phẩm của Nam Quốc Thịnh đều được sản xuất dựa trên tiêu chuẩn công nghệ hiện đại, tiên tiến có chất lượng tốt và độ bền vô cùng cao.
